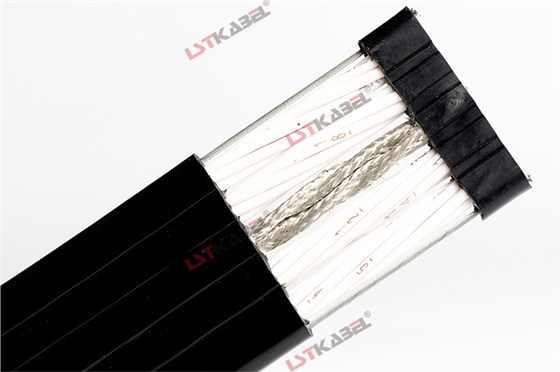

tvvbpg電梯屏蔽控制電纜

TVVBPG 300/500V45×0.75mm∧2+2×0.75mm∧ 2+TV

電梯控制屏蔽電纜TVVBPG采用特殊結構設計，使用壽命長，最大限度提高電梯生產企業的營運效率。電梯控制電纜可在懸掛長度較長的情況下提供整體電氣控制，同時承受機械應力。電梯電纜因采用鋼絲承載纜芯，可用于長距離懸掛使用場合。SKF/80500系列是在SKF/80100系列的基礎上增加了屏蔽結構。

電纜是在SKF504/805基礎上增加了屏蔽結構，屏蔽結構有3中如下作用：
針對高周波數干擾——鋁箔MAYLA繞包屏蔽
電磁干擾——銅網編織屏蔽
寬帶域干擾——鋁箔MAYLA繞包加銅網編織屏蔽
價格因素分別從低到高遞升

電纜結構
導體：多股超細精絞無氧銅絲，符合VDE0295CLASS5標準
絕緣：特殊混合PVC絕緣
顏色：顏色表示，符合GB5023.6（黃、佰、橙、淺綠、粉紅）數字編號單根排線黑色數字白色號碼編號，符合EN50214標準，黃綠接地線請說明
內襯層：無
屏蔽層：有（方式可選）
加強件：高強度鍍鋅鋼絲（可選）;高強度鍍鋅航空鋼絲（可選）
視頻傳輸線：高強度軍用銅包鋼導體，低干擾特種同軸視頻線（可選）
護套：耐寒PVC專用護套，灰色（RAL7001）或黑色（RAL9005）

當電梯使用情況如下時：
電梯電纜一字型排列時
1、自由使用長度大于35m
2、運行速度大于1.6m/s
應考慮在電纜中增加承力原件，承力原件一般為鍍鋅軟鋼絲繩或纖維繩，如芳綸紗。

電梯電纜是梅花形絞和排列時
1、自由懸掛長度大于80m
2、運行速度為4.0m/s~10.0m/s
應考慮在電纜中增加承力原件，承力原件一般為鍍鋅軟鋼絲繩
